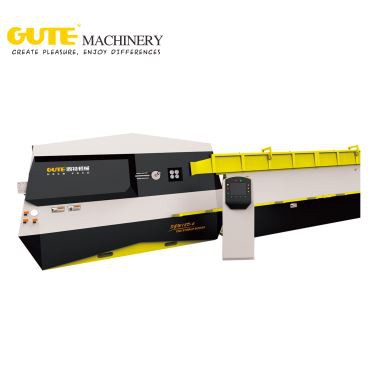

CNC کی سٹیل بار بارڑ BENDER کی SGW12A-1
طاقت کو اعلی کارکردگی اور درستگی کی حمایت کثیر زبان انٹرایکٹو انٹرفیس ، سادہ آپریشن کے ساتھ ، امدادی موٹر کی طرف سے فراہم کی جاتی ہے.
- مصنوعات کا تعارف
تکنیکی ڈیٹا:
ٹینس طاقت | کلو/ملی میٹر245 | کلو/ملی میٹر265 | |
| واحد تار موڑنے والی | 5-13ملی میٹر | 5-10ملی میٹر |
| ڈبل وائر موڑنے | 5-10 ملی میٹر | 5-8 ملی میٹر |
| عملیہ | اوٹومتآایسیوائر پلانا سسٹم (CNC) | |
| زیادہ سے زیادہ. موڑنے زاویہ | 180 ° | |
| زیادہ سے زیادہ. بارڑ سائڈ کی لمبائی | 1000ملی میٹر | |
| منٹ کی بارڑ کی لمبائی | 140ملی میٹر | |
| زیادہ سے زیادہ. موڑنے والی رفتار | 1050 °/سیکنڈ | |
| زیادہ سے زیادہ. کرشن کی رفتار | 75-100 m/منٹ | |
| سمت موڑنے | واحد-سمت | |
| کرشن سروس موٹر پاور | 12.5KW | |
| موڑنے والی سروس موٹر پاور | 5.5KW | |
| موٹر پاور کاٹنے | 4 کلوواٹ | |
| کل طاقت | 25KW | |
| ایراگی الیکٹرک کھپت | 5KW/H | |
| L × W × H | 3600 × 1460× 1950 ملی میٹر | |
| وزن | 1.5T |
متعارف:
▲ 1600 فی گھنٹہ سٹاررو پیداوار اور ہر بیچ میں 8tons تک پیداوار کی جا سکتی ہے.
▲ 1 سال مفت وارنٹی سروس.
▲ طاقت کو امدادی موٹر کی طرف سے فراہم کی جاتی ہے ، اعلی کارکردگی اور درستگی کے ساتھ کثیر زبان انٹرایکٹو انٹرفیس ، سادہ آپریشن.
▲ ایک براہ راست لائن میں سٹیل کنڈلی ڈرا اور کاٹنے کے ساتھ موڑنے.
جاپان سے درآمد ▲ IKO بیرنگ سروس کی زندگی کو یقینی بنانے کے لئے اہم حصوں میں استعمال کیا جاتا ہے.
مصر دات سٹیل سروس کی زندگی سے بنا ▲ سیدھا پہیا طویل ہے.
▲ صرف نیچے موڑنے
فعل:
▲ اس مشین گھوڑےشا ، بارڑ ، حلقوں ، ہکس H کے سائز سٹیل ، لمبی سیدھی بار اور سینکڑوں شکلیں پر عمل کر سکتے ہیں.
▲ عمل § 5-13mm واحد تاروں اور § 5-10mm ڈبل تاروں بگاڑ سٹیل کنڈلی کے لئے.
دیاگرامماٹاک
جزو پارٹس:
1. ادائیگی آف
ہر مشین کو دو پی سیز پے ▲ کے ساتھ لے کر.
▲ ہر تنخواہ سے زیادہ سے زیادہ لے جانے کی صلاحیت 2 ، 500KG بار.
▲ کو دیس-جمع کرنے اور نقل و حمل کے لئے آسان کرنے کے قابل ہو.
▲ آپ کو وقفے کے ساتھ ادائیگی کی اپنی مرضی کے مطابق کر سکتے ہیں.
خودکار کلیکٹر (اختیاری)
▲ تکمیل شدہ سٹاررو کا خودکار مجموعہ ۔
▲ مجموعہ کی مقدار سیٹ کی جا سکتی ہے ۔ تیار مصنوعات کو پیک کرنے کے لئے آسان.
سیدھا ساخت:
▲ کو قائم ملاوٹ کے آلے سٹیل مینوفیکچرنگ کے لئے سیدھا پہیا, مزاحمت پہننے, اثر مزاحمت.
▲ پیش سیٹ پہیا پلیٹ: 30mm موٹی سٹیل پلیٹ ، اعلی طاقت ، مضبوط اثر لوڈ ، بہت پائیدار کے مجموعی استعمال.
الیکٹریکل کابینہ:
▲ کرشن کے ہموار آپریشن کو یقینی بنانے کے لئے 16 کلوواٹ ہائی پاور امدادی موٹر کے ساتھ لیس
▲ دوربین شافٹ اور کاٹنے حصوں
▲ مرکز محور قطر اپنی مرضی کے مطابق کیا جا سکتا ہے
سائٹ لے آؤٹ
سائٹ لے آؤٹ
اہم اجزاء
نہيں | نام | برانڈ |
1 | برقی جزیات | ٹیانزہانگ, Omron, یاکی |
2 | PLC | ڈیلٹا |
3 | ایئر کمپریسر | باکات (چینی) |
4 | گول فریم | لوڈ 2.5 ٹن |
5 | سلنڈر اور اجزاء | ایچ |
6 | موڑنے | IKO |
7 | کرشن, موڑنے | امدادی موٹر یورا |
8 | ٹچ اسکرین | کینیسہ |
9 | Reducer | اینجا |
سپلائی کی گنجائش:
1 | وائر پے آف (2.5 ٹن صلاحیت) | N/A | ||
2 | مرکزی مشین | تار سیدھا اکائیوں | 2 یونٹس | |
وائر پلانا یونٹ | 1 یونٹ | |||
وائر موڑنے یونٹ | 1 یونٹ | |||
وائر کاٹنے یونٹ | 1 یونٹ | |||
برقی کیبنٹ | 1 یونٹ | |||
ایئر کمپریسر | 1 یونٹ | |||
3 | اونٹراول کنسول | 1 یونٹ | ||
4 | اسپیئر پارٹس | 1 سیٹ کریں | ||
5 | ٹول | 1 سیٹ کریں | ||
6 | صارف کی گائیڈ | 1 سیٹ کریں | ||
7 | آٹو مواد جمع کرنے کا آلہ (انتخاب) | 1 سیٹ کریں |
فرق دیگر ماڈل کا موازنہ
SGW12D-1 | SGW12D-2 | SGW12A-1 | SGW12D-4 | SGW14D-1 | SGW16D | |
زیادہ سے زیادہ. موڑنے واحد تار | 13mm | 12mm | 12mm | 12mm | 14mm میٹر | 16 ملی میٹر |
زیادہ سے زیادہ. موڑنے ڈبل وائر | 10mm | 8mm | 8mm | 10mm | 10mm | 12mm |
منٹ. موڑنے لمبائی | 90mm | 90mm | 140mm میٹر | 90mm | 90mm | 90mm |
زیادہ سے زیادہ. موڑنے لمبائی (ہپ موڑنے والی) | 1m | 1m | 1m | 10m | 1m | 10m |
سمت موڑنے | دو رخ | دو رخ | واحد سمت | دو رخ | دو رخ | دو رخ |
مشین میزان بجلی | 33KW | 31KW | 25.5 KW | 48KW | 45KW | 65KW |
برقی حصے برانڈ | شنائیڈر | چینی چٹ | چینی چٹ | شنائیڈر | شنائیڈر | شنائیڈر |
ادائیگی آف صلاحیت | 2.5 t | 2.5 t | 2.5 t | 2.5 t | 2.5 t | 3.0 ٹی |
مشین وزن | 3500Kg | 3300Kg | 1500Kg | 5700Kg | 3600Kg | 5500Kg |
